FOUK tarafından bağımsız olarak geliştirilen bu ürün, orta ve ağır hizmet tipi pnömatik iki parmaklı paralel tutucudur. 100 mm ile 125 mm arasında tek taraflı açma ve kapama hareketine, 10.000 Newton’u aşan sıkıştırma kuvvetine sahiptir ve 800 kilograma kadar ağırlıktaki iş parçalarını sıkıştırabilir. Mekanik kendiliğinden kilitleme fonksiyonu ile donatılmış olup, stabilite ve güvenlik sağlar.
Ürün Özellikleri |
ZJ-63-100 |
Birim |
|||||
|---|---|---|---|---|---|---|---|
| Parmak başına strok | 100 | mm | |||||
| Ürün ağırlığı | 12,9 | kg | |||||
| Maksimum izin verilen tutma mesafesi | 200 | mm | |||||
| Teorik maksimum tutma kuvveti (açma/kapama) | 283P / 350P | N | |||||
| Taşınabilir iş parçası ağırlığı | 15 | kg | |||||
| Açma/kapama süresi | 1,0 / 1,0 | s | |||||
| Tek açma-kapama çevriminde hava tüketimi | 0,8 | L | |||||
|
P: Basınçlı hava basıncı [bar] Hava tüketimi, normal basınç altında tüketilen hacmi ifade eder (0,5 MPa) |
|||||||
| Tekrarlı tutma hassasiyeti | ±0,05 | Hava bağlantı portu | G1/4 | ||||
| Çalışma hava basıncı aralığı | 3 ~ 8 bar | Çalışma sıcaklığı aralığı | 5 ~ 80 °C | ||||
| IP koruma sınıfı | IP45 | Tek parmak için maks. izin verilen tutma ağırlığı | 3,5 kg | ||||
Aksesuar |
Modül Tipi |
Model |
Özellikler |
| Sensör | Manyetik yakınlık sensörü | D-M9NAL | Manyetik, NPN, 3 damarlı, 3 m kablo |
| D-M9PAL | Manyetik, PNP, 3 damarlı, 3 m kablo | ||
| Flanş | Bağlantı flanşı (Robot tarafı) | İhtiyaç duymanız durumunda bağlantı flanşları ve parmaklar mühendislik ekibimiz tarafından uygun şekilde tasarlanıp imal edilir. | |
| Bağlantı flanşı (Ekipman tarafı) | |||
| Parmak | Parça tutucu parmak | ||

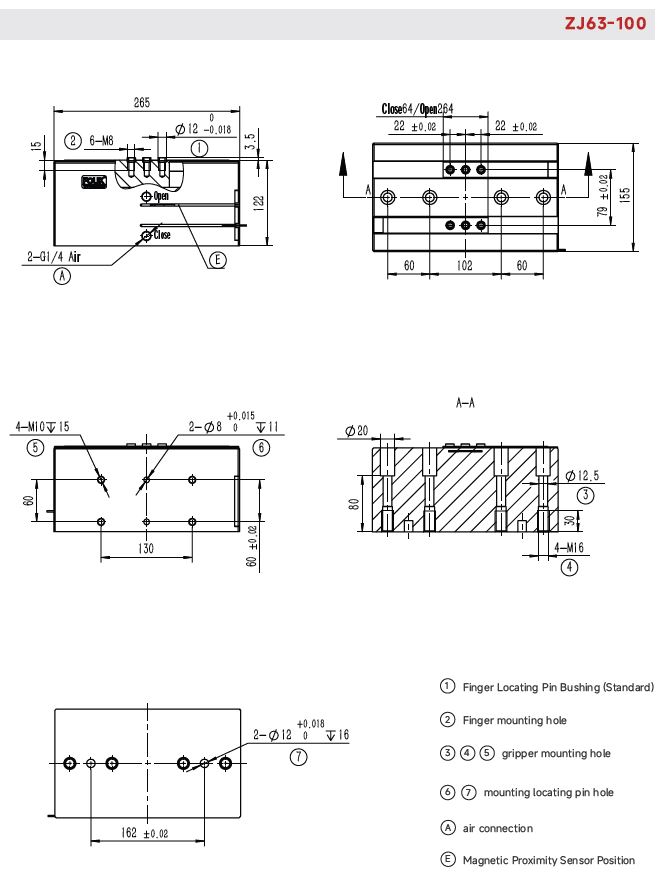

| ZJ-63-100 |  |
