IP67 Koruma Sınıfı
Bu gripper serisi, yüksek kirlenme seviyesine sahip zorlu çalışma ortamlarında güvenle kullanılmak üzere tasarlanmıştır.
Kompozit Sızdırmazlık Yapısı
Farklı malzemelerin birlikte kullanıldığı kompozit sızdırmazlık yapısı sayesinde, ağır çalışma koşullarında dahi stabil ve güvenilir performans sağlar.
Çok Dişli Yatak Tasarımı
Mandren yapısından ilham alınarak geliştirilen üç dişli kılavuz yatak, geleneksel T kanallı kılavuz yataklara göre daha yüksek taşıma kapasitesi ve daha uzun kullanım ömrü sunar.
Kama Tahrik Mekanizması
Üstün iletim yapısı sayesinde yüksek yük kapasitesi ile yüksek merkezleme hassasiyetini aynı anda sağlar.
Eloksal Kaplı Hava Sınıfı Alüminyum Gövde
Yüksek kaliteli hava sınıfı alüminyumdan üretilen gövde, grippera yüksek taşıma kapasitesi kazandırırken ağırlığı mümkün olan en düşük seviyede tutar.
Ürün Özellikleri |
TRF117 |
TRF117-NO |
TRF117-NC | TRF117-S | TRF117-S-NO | TRF117-S-NO |
Birim |
|---|---|---|---|---|---|---|---|
| Parmak başına strok | 30 | 30 | 30 | 17 | 17 | 17 | mm |
| Ürün ağırlığı | 12 | 14 | 14 | 12 | 14 | 14 | kg |
| Maksimum izin verilen tutma mesafesi | 240 | 200 | 200 | 200 | 150 | 150 | mm |
| Teorik maksimum tutma kuvveti (açma/kapama) | 900P / 850P | 900P / – | – / 850P | 1300P / 1230P | 1300P /- | – / 1230P | N |
| Yalıtım için hava basıncı | 0,2 ~ 0,5 | 0,2 ~ 0,5 | 0,2 ~ 0,5 | 0,2 ~ 0,5 | 0,2 ~ 0,5 | 0,2 ~ 0,5 | bar |
| Taşınabilir iş parçası ağırlığı | 18,9 | 18,9 | 18,9 | 29,25 | 29,25 | 29,25 | kg |
| Açma/kapama süresi | 0,5 / 0,5 | 0,45 / 0,9 | 0,9 / 0,45 | 0,5 / 0,5 | 0,45 / 0,9 | 0,9 / 0,45 | s |
| Tek açma-kapama çevriminde hava tüketimi | 4 | 6,6 | 6,4 | 4 | 6,6 | 6,4 | L |
|
P: Basınçlı hava basıncı [bar] Hava tüketimi, normal basınç altında tüketilen hacmi ifade eder (0,5 MPa) |
|||||||
| Tekrarlı tutma hassasiyeti | ±0,04 | Hava bağlantı portu | G1/8 | ||||
| Çalışma hava basıncı aralığı | 3 ~ 8 bar | Çalışma sıcaklığı aralığı | 0 ~ 60 °C | ||||
| IP koruma sınıfı | IP67 | Tek parmak için maks. izin verilen tutma ağırlığı | 5,5 kg | ||||
Aksesuar |
Modül Tipi |
Model |
Özellikler |
| Sensör | Manyetik yakınlık sensörü | D-M9NAL | Manyetik, NPN, 3 damarlı, 3 m kablo |
| D-M9PAL | Manyetik, PNP, 3 damarlı, 3 m kablo | ||
| Flanş | Bağlantı flanşı (Robot tarafı) | İhtiyaç duymanız durumunda bağlantı flanşları ve parmaklar mühendislik ekibimiz tarafından uygun şekilde tasarlanıp imal edilir. | |
| Bağlantı flanşı (Ekipman tarafı) | |||
| Parmak | Parça tutucu parmak | ||

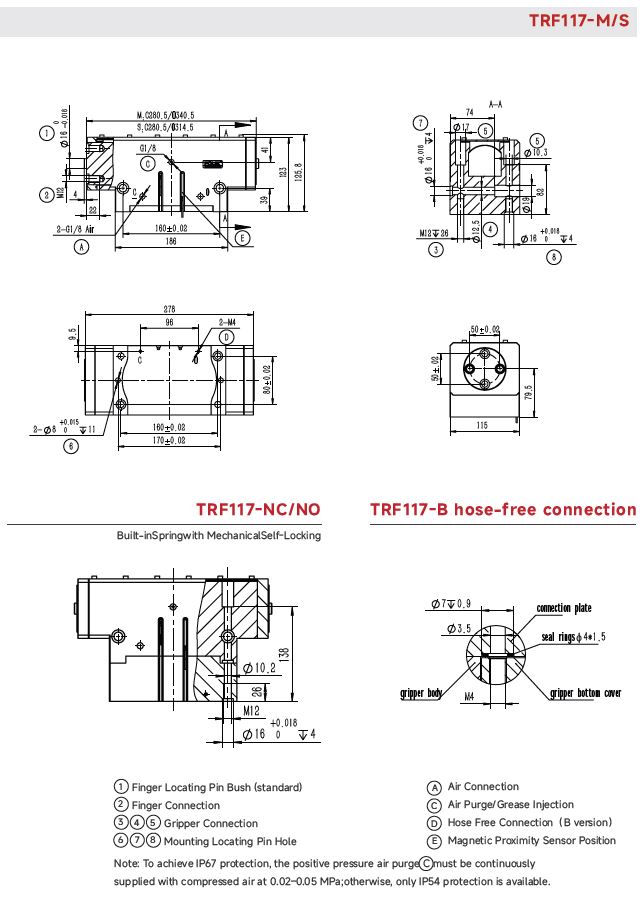

| TRF117-S |  |
