Robot Uç Değiştirici
Birden fazla takımın hızlı ve güvenli şekilde değiştirilmesini sağlayarak, düşük yüklerden yüksek tork gerektiren uygulamalara kadar geniş bir kullanım alanı sunar.
Hafif ve Kompakt Tasarım
Minyatürize edilmiş yapısı sayesinde küçük boyut ve düşük ağırlık avantajı sunarken performanstan ödün vermez.
Yüksek Koruma Seviyesi
Çalışma sırasında modül ve hızlı değişim plakası gövdesi IP67 koruma seviyesine ulaşarak sıvı sıçramalarına karşı etkin koruma sağlar.
Modüler Yapı
Elektriksel, pnömatik ve hidrolik olmak üzere farklı fonksiyonel modüller ile donatılabilir. Bu sayede müşterilerin çeşitli uygulama ihtiyaçlarına esnek çözümler sunar.
Ürün Özellikleri |
QTC300-M |
QTC300-T |
Birim |
| Ürün Tipi | Robot Tarafı | Takım Tarafı | – |
| Ağırlık | 6,4 | 2,5 | kg |
| Kilitleme Bağlantısı | G1/8 | Kilitleme Kuvveti (0,6 MPa) | 31000 N |
| Taşıma Kapasitesi | 300 | Sıcaklık Aralığı | 5 ~ 60 °C |
| Tekrar Hassasiyeti | 0,015 | Koruma Sınıfı | IP67 |
| Çalışma Basıncı | 0,45 ~ 0,80 MPa | Pnömatik Geçiş | 6 × G3/8, 3 × G1/2 |
| Mekanik Kilitleme | Standart | Açık/Kapalı Algılama | Opsiyonel |
| Aksesuar | Modül Tipi | Model | Özellikler | Uygun Model |
| Elektrik Modül | Sinyal Modülü | EM-19-M | 50V,3A, 19-Pin | QTC300-M (Robot tarafı) |
| EM-19-T | 50V,3A, 19-Pin | QTC300-T (Ekipman tarafı) | ||
| Haberleşme Modülü | EM-TR-M | 60V, 2A, 100Mbit/s | QTC300-M (Robot tarafı) | |
| EM-TR-T | 60V, 2A, 100Mbit/s | QTC300-T (Ekipman tarafı) | ||
| Güç Modülü | EM-P-M | 300/500V(AC/DC),13A，14-pin | QTC300-M (Robot tarafı) | |
| EM-P-T | 300/500V(AC/DC),13A，14-pin | QTC300-T (Ekipman tarafı) | ||
| Hava Modülü | Hava/Vakum Modülü | PF-LM-M5-8 | 8 adet M5 hava geçiş sayısı Çalışma basıncı 8 bar max. |
QTC300-M (Robot tarafı) |
| PF-LT-M5-8 | QTC300-T (Ekipman tarafı) | |||
| Kablo | EM-50V-19-LW4 | 19-pin,Cable length 4m (90° konnektörlü) |
EM-19-M (Robot tarafı) | |
| ET-50V-19-LW2 | 19-pin,Cable length 2m (90° konnektörlü) |
EM-19-T (Ekipman tarafı) | ||
| Aksesuar | Fonksiyon | Model | Özellikler | Önerilen Miktar |
| Sensör | Hızlı değiştirme algılama (açık/kapalı) | HS2-S04-P01 | (NO), 3-pin, 2m kablo uzunluğu, PNP | 2 adet |
| HS2-S04-N01 | (NO), 3-pin, 2m kablo uzunluğu, NPN | |||
| Uygunluk algılama | IPSD-2PS-0823-L3 | (NO), 3-pin, 2m kablo uzunluğu, PNP | 1 adet | |
| IPSD-2NS-0823-L3 | (NO), 3-pin, 2m kablo uzunluğu, NPN | |||
| Stand ve bağlantı flanşı | İhtiyaç duymanız durumunda manipülatör bağlantı flanşı ve askı standı mühendislik ekibimiz tarafından uygun şekilde tasarlanıp imal edilir. | |||

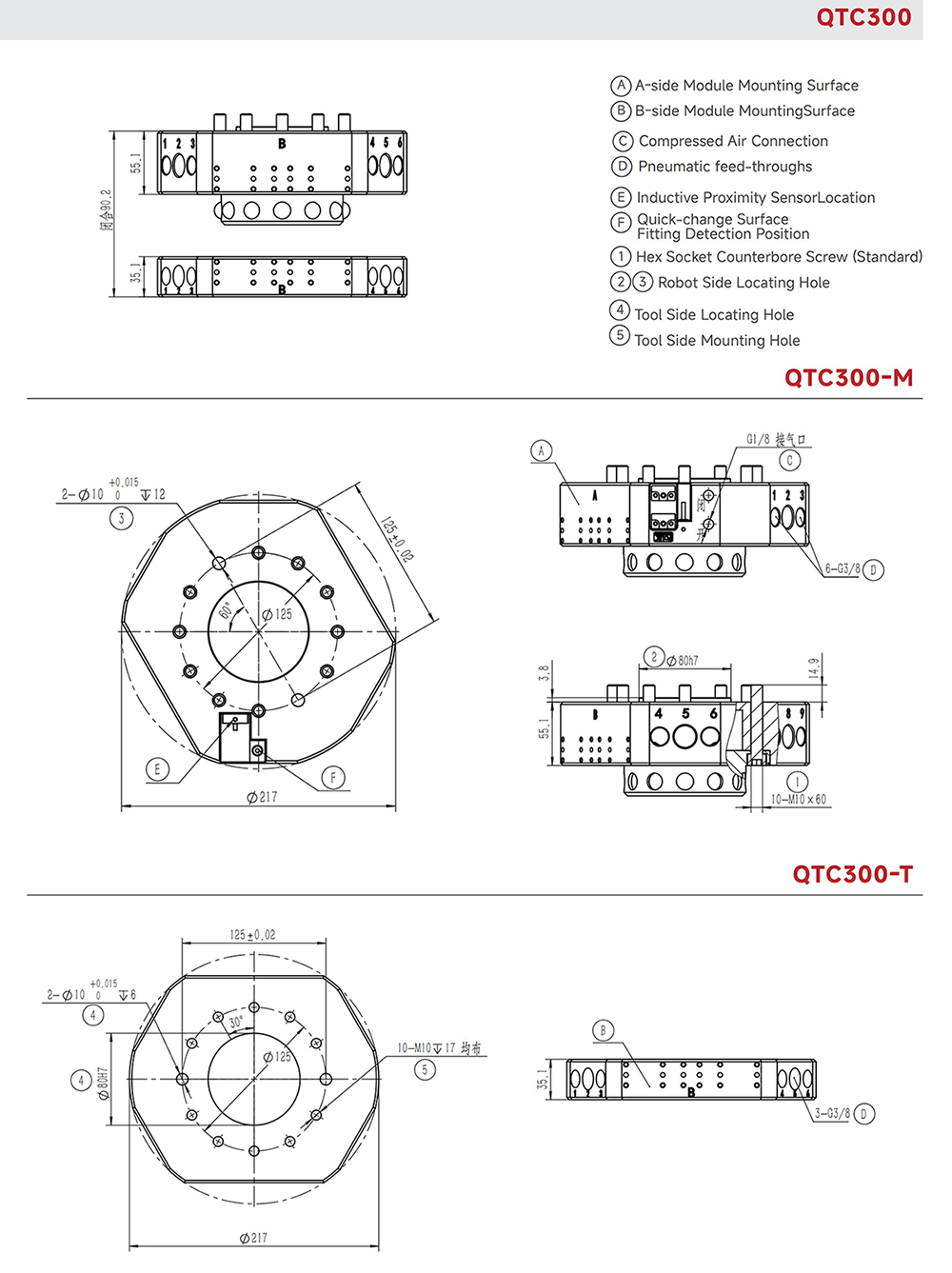

| QTC 300 |  |
