Çok Eksenli Kompanzasyon
Çok eksenli hareket özelliği mevcuttur. FD modelleri açısal dönüşe izin verir ve Z ekseni hareketi yay ile donatılmıştır.
Merkez Konum Kilitleme
Kompanzasyon üniteleri, otomatik merkezleme fonksiyonu ile donatılabilir. Hava basıncı ile kilitlendiğinde artık hareket etmezler.
Konum Kilitleme
İstenilen konumu kilitleme fonksiyonu mevcuttur. Hava basıncı uygulandıktan sonra, kompanzasyon ünitesi mevcut konumunda kilitlenerek mevcut konumunu muhafaza eder.
Ürün Özellikleri |
F14-125-XYZ |
F14-125-XYZ-P |
F14-125-XY |
F14-125-XY-P |
F14-125-Z |
Birim |
|
|---|---|---|---|---|---|---|---|
| XY kompanzasyon mesafesi | ±7 | ±7 | ±7 | ±7 | mm | ||
| Z kompanzasyon mesafesi | 12 | 12 | 12 | mm | |||
| Ürün ağırlığı | 7,4 | 7,4 | 5,3 | 5,3 | 5,7 | kg | |
| Kilitleme kuvveti | 1100 | 1100 | 1100 | 1100 | N | ||
| Tavsiye edilen taşıma ağırlığı, yatay | 11 | 11 | 11 | 11 | 11 | kg | |
| Tavsiye edilen taşıma ağırlığı, dikey | 18 | 18 | 18 | 18 | 18 | kg | |
| Pozisyon kilitleme piston kuvveti | 1700 | 1700 | N | ||||
| Max. radial kuvvet, pozisyon kilitleme | 198 | 198 | N | ||||
| Piston kuvveti – Z ekseni | 1200 | 1200 | 1200 | N | |||
| Min. yay kuvveti | 360 | 360 | 360 | kg | |||
|
P: Basınçlı hava basıncı [bar] |
|||||||
| Tekrarlama hassasiyeti | ±0,1 mm | Hava bağlantı portu | M5 | ||||
| Çalışma hava basıncı aralığı | 3 ~ 8 bar | Çalışma sıcaklığı aralığı | 5 ~ 60 °C | ||||
| Robot tarafı bağlantısı | ISO 9409-1-125-6-M10 | Ekipman tarafı bağlantısı | ISO 9409-1-125-6-M10 | ||||
Aksesuar |
Modül Tipi |
Model |
Özellikler |
| Sensör | Manyetik yakınlık sensörü
Z ekseni |
D-M9NAL | Manyetik, NPN, 3 damarlı, 3 m kablo |
| D-M9PAL | Manyetik, PNP, 3 damarlı, 3 m kablo | ||
| Manyetik yakınlık sensörü
XY ekseni |
MM08-60ANS-ZUK | Manyetik, NPN, 3 damarlı, 3 m kablo | |
| MM08-60APS-ZUK | Manyetik, PNP, 3 damarlı, 3 m kablo | ||
| Flanş | Bağlantı flanşı (Robot tarafı) | İhtiyaç duymanız durumunda bağlantı flanşları ve parmaklar mühendislik ekibimiz tarafından uygun şekilde tasarlanıp imal edilir. | |
| Bağlantı flanşı (Ekipman tarafı) | |||

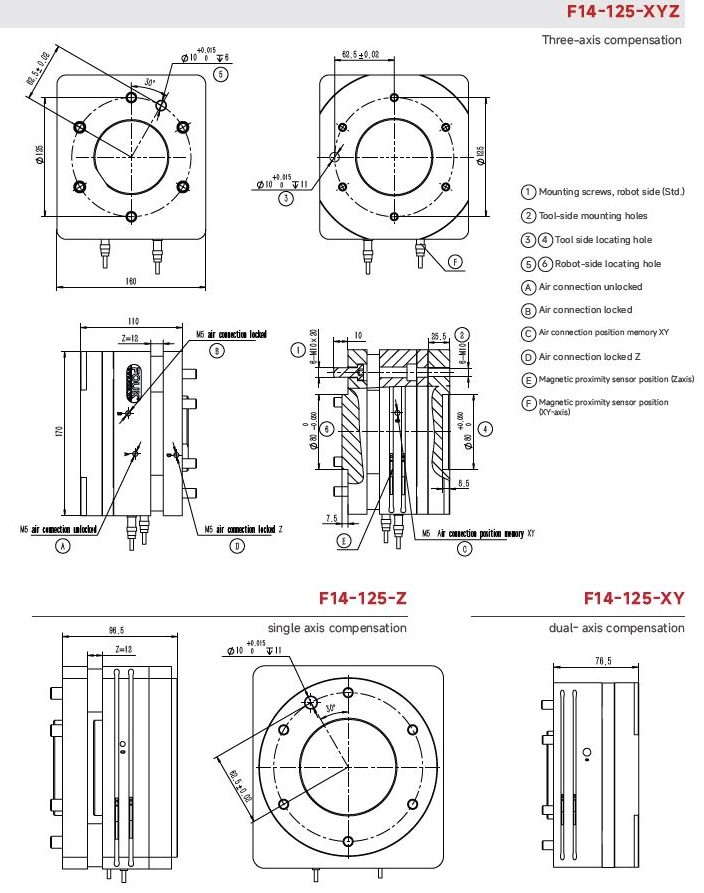

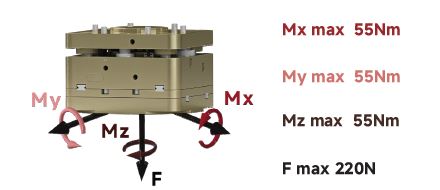

| F14-125 |  |
